在航空航天場景中，發(fā)動機是尤為重要的組成部件，發(fā)動機的品質直接影響各項性能指標。而發(fā)動機內部在運作中屬于超高溫環(huán)境，目前主要采用帶陶瓷涂層的高溫合金，材料的最高耐受溫度在1000-1100攝氏度。

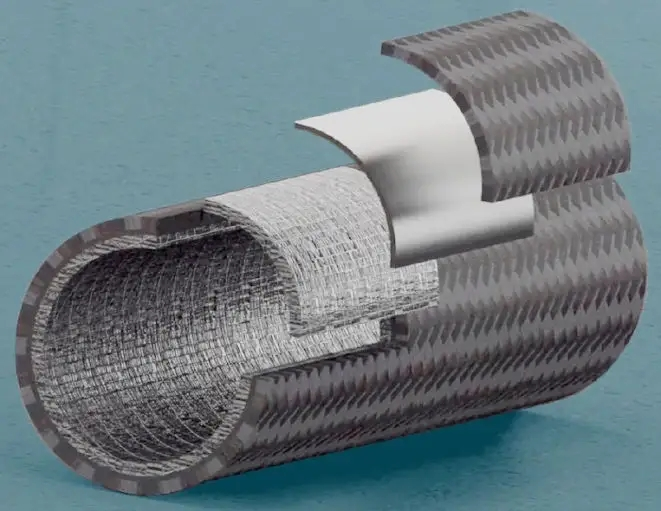

隨著全球軍事力量的不斷提升，新一代戰(zhàn)機在性能上提升較大。第五代新型戰(zhàn)機中，發(fā)動機內部溫度高于1700攝氏度，普通的耐高溫合金已無法滿足需求。碳化硅復合材料是最有可能成為該項材料的替代品，耐受溫度在1300-1700攝氏度。

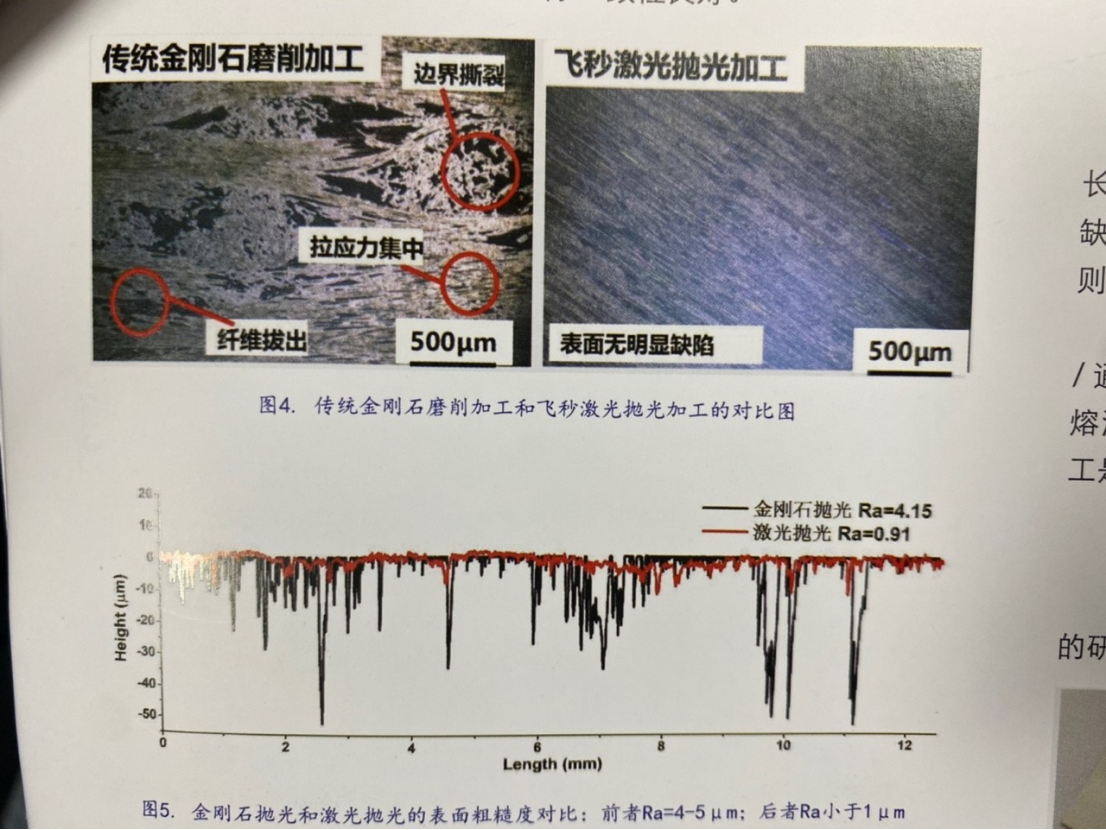

碳化硅復合材料屬于超硬材料（莫氏硬度9.5），材料各向異性及分布不均，多層材料熱力學性能失配，導致加工難度大，常規(guī)工藝無法進行。傳統(tǒng)金剛石磨削方式，主要缺點是拉應力集中引發(fā)材料結構的撕裂與崩邊，從而出現(xiàn)表面缺陷及二次損傷，對航空航天中對材料質量要求相悖論。

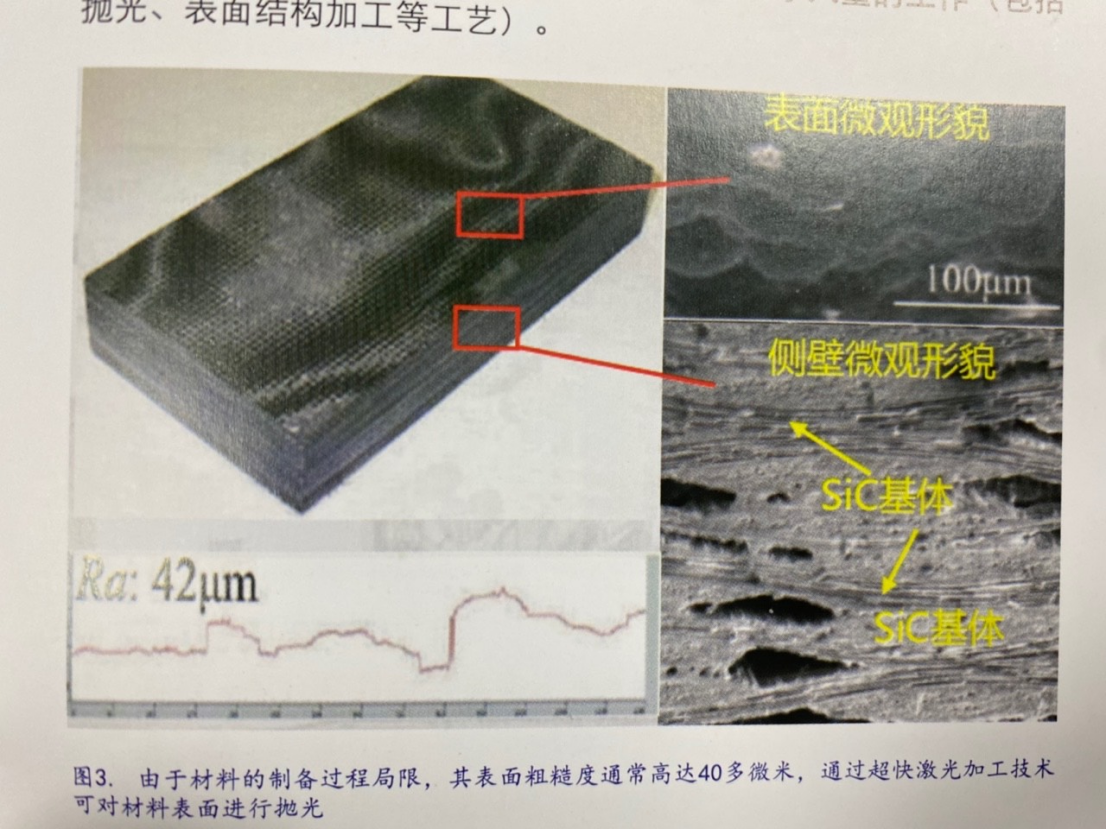

飛秒激光拋光則將拉應力轉化為壓應力，通過精密細化加工效果，減少二次損傷，一致性良好。目前通過超快飛秒激光加工Sic復合材料仍在實驗階段，暫未量產(chǎn)替代，未來將發(fā)展更多可能。

（以上內容來源轉載，如有侵刪，請聯(lián)系）
